Calcul de réseaux maillés et arborescent |
|
|
Utilisation
en bureau-service du logiciel HyperBird® et de son
manager de réseaux pour le contrôle des installations
sprinklers du canton de Vaud.
Historique
Depuis 1993, l’Etablissement Cantonal d’Assurance
Incendie (ECA) vaudois a, suite à une mise au concours
de bureaux d’ingénieurs, mandaté BSI SA
pour le contrôle et la réception des projets d’installation
sprinkler du canton.
Ainsi, en tant qu’organe de contrôle officiel,
nous recevons les dossiers des nouvelles installations, établis
par les firmes agréées, pour contrôle du
dimensionnement et de la conformité aux directives de
l’AEAI (Association des Etablissements
d’Assurance Incendie).
Le fait de disposer d’un outil
professionnel de gestion de réseau comme HyperBird®
nous permet d’offrir un contrôle systématique
de tous les dossiers, que les plans soient fournis sous forme
papier ou numérique.
Depuis 1993, environ 20 dossiers sont analysés chaque
année, ce qui correspond au traitement de plus
de 400 dossiers à ce jour.
Le service de calcul sprinklers
A partir des données résumées dans le formulaire d’annonce
d’installation, un premier contrôle du dossier permet de vérifier
la classe de danger incendie, les hauteurs maximales de stockage de marchandise,
la surface de référence ou impliquée à l’intérieur
de laquelle les buses sprinklers sont susceptibles d’être ouvertes
en cas de sinistre. Les directives AEAI fournissent les autres paramètres
principaux comme la surface protégée par une buse, le débit
unitaire à fournir en fonction de la classe de danger, etc.
La suite de l’analyse concerne le contrôle de dimensionnement du
réseau d’alimentation des buses sprinklers en fonction du plan d’exécution
remis par la firme.
Ce contrôle très détaillé consiste d’abord à décrire
de manière fine la topologie du réseau d’alimentation des
sprinklers de la surface impliquée. Pour cette étape décisive,
nous utilisons, bien entendu, le Manager de réseau d’eau HyperBird® qui
permet, sur la base des plans numériques ou numérisés, la
saisie topologique des conduites avec toutes les caractéristiques requises
pour le calcul d’écoulement.
|
|
Historique
Le service de calcul sprinklers
La réception des installations
Collaboration |

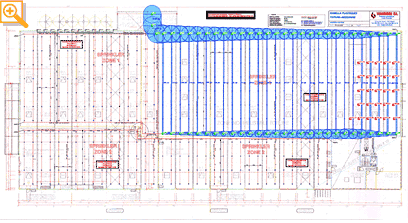

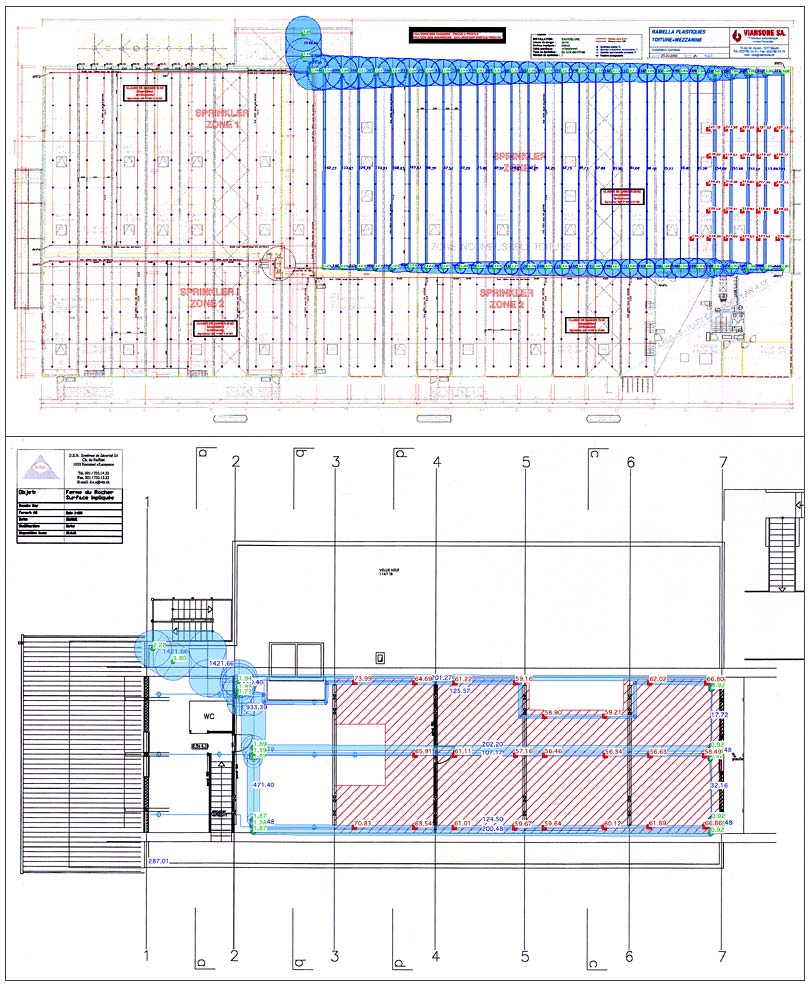

Débits
et pressions calculés représentés
directement sur le plan de l’installation avec
HyperBird®
|
Cette
saisie terminée, le calcul du réseau sprinklers
est réalisé avec HB-Multichamps, le module
de calcul par éléments finis.
On obtient ainsi sur chaque objet saisi les valeurs calculées
de débit, vitesse et pression. Un contrôle de
conformité des pressions requises, des vitesses et des
débits par rapport aux directives est très facile.
La réception des installations
Après réalisation, la réception
de l’installation est organisée en présence
du propriétaire
et de la firme. Au cours de cette séance,
une visite complète des locaux protégés
est faite pour contrôle de la conformité aux plans
et de l’affectation des locaux, suivie d’une mesure
de la caractéristique débit-pression de l’alimentation
en eau par le réseau d’eau publique. Un contrôle
de la transmission d’alarme à la CTA de Pully
est également fait. Cette opération est ensuite
réalisée chaque année par l’un des
contrôleurs officiels de l’ECA pour s’assurer
que l’alimentation en eau soit toujours suffisante.

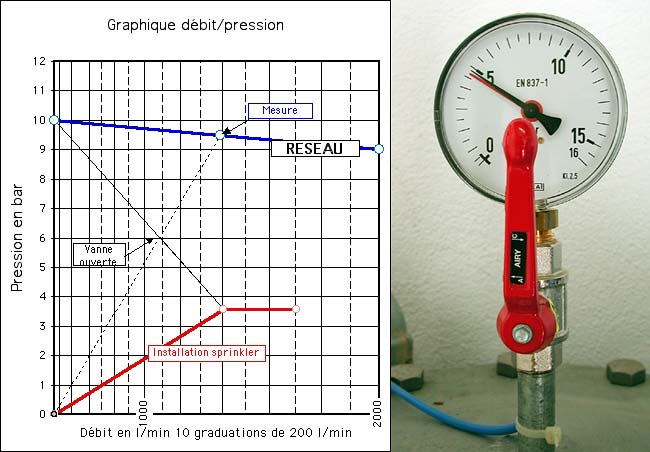

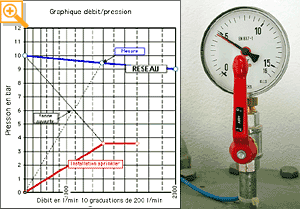

 Graphique
débit-pression et manomètre
de contrôle
Collaboration
Maître de l’ouvrage: ECA Vaud
Ingénieur mandaté: BSI SA
Firmes sprinklers agréées: voir liste établie
par l’AEAI.
|
|
|
|
